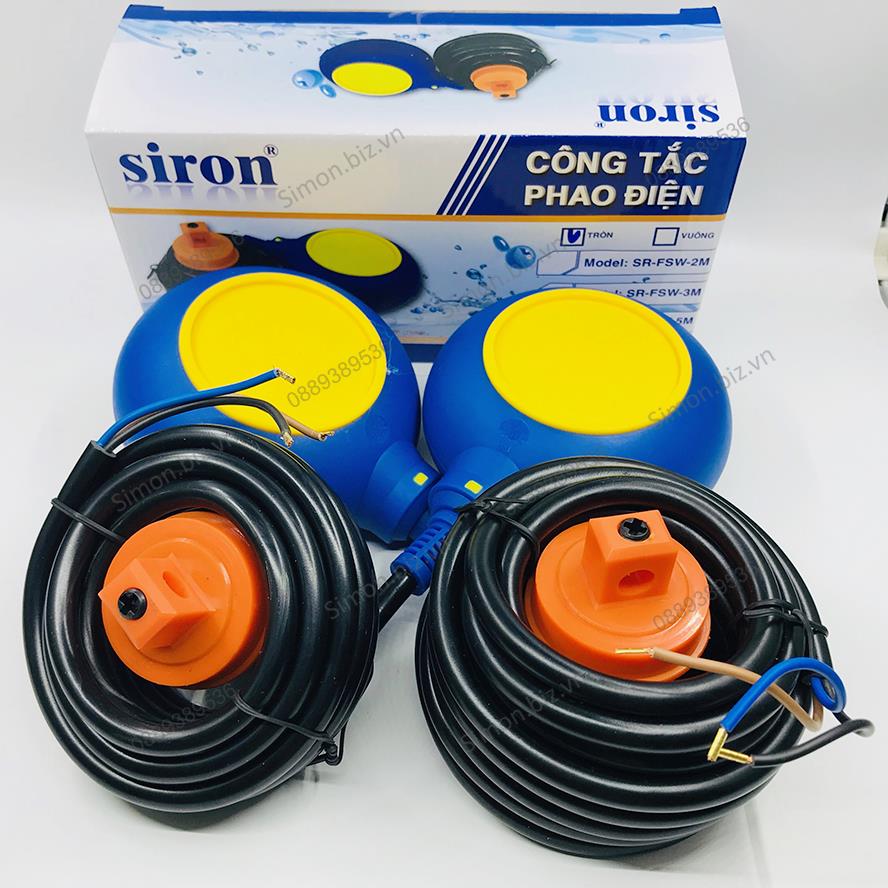

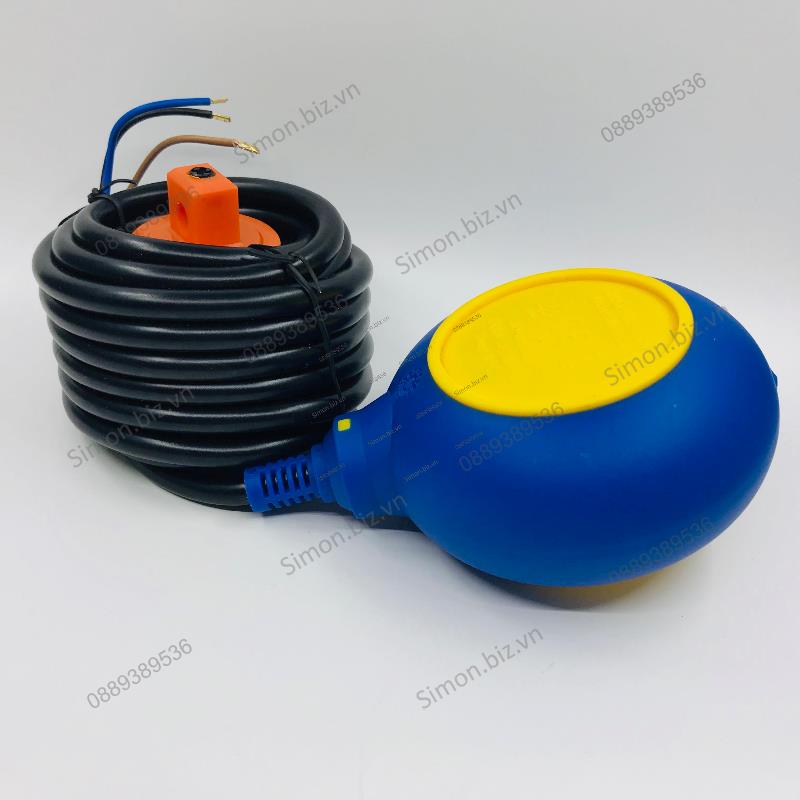

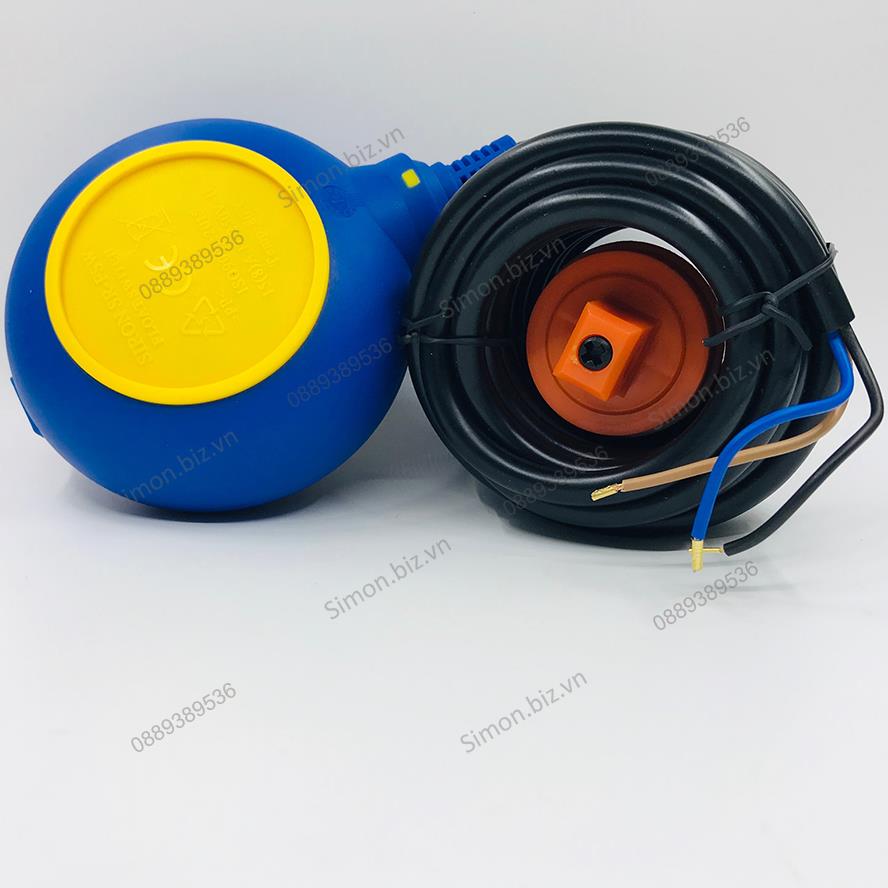

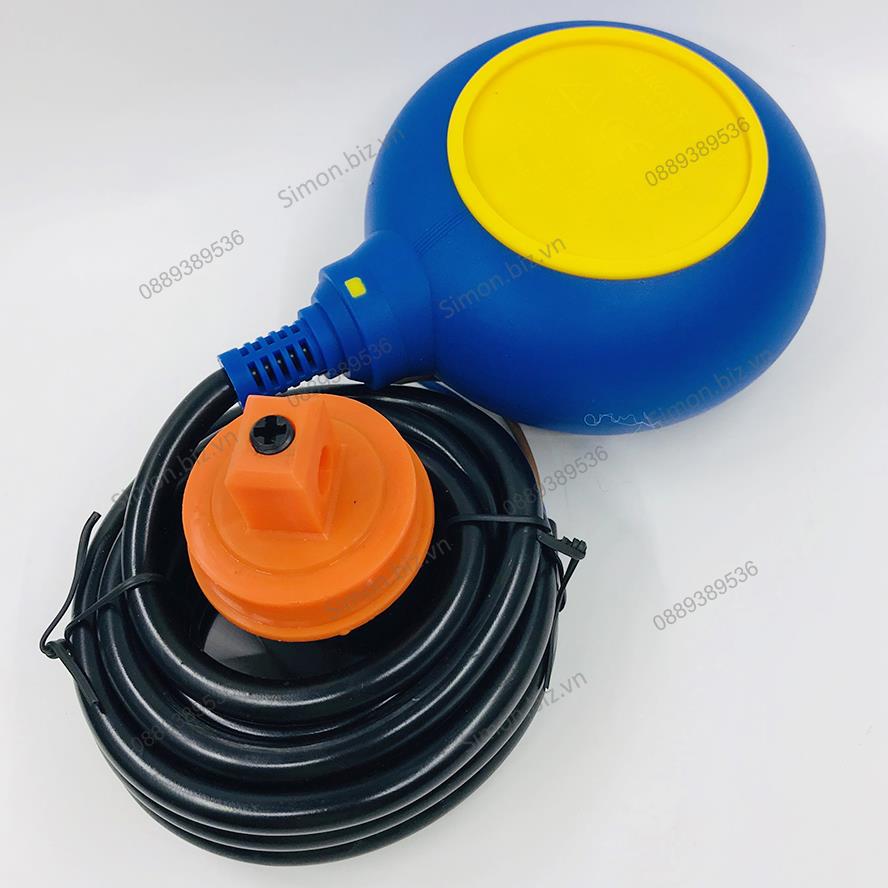

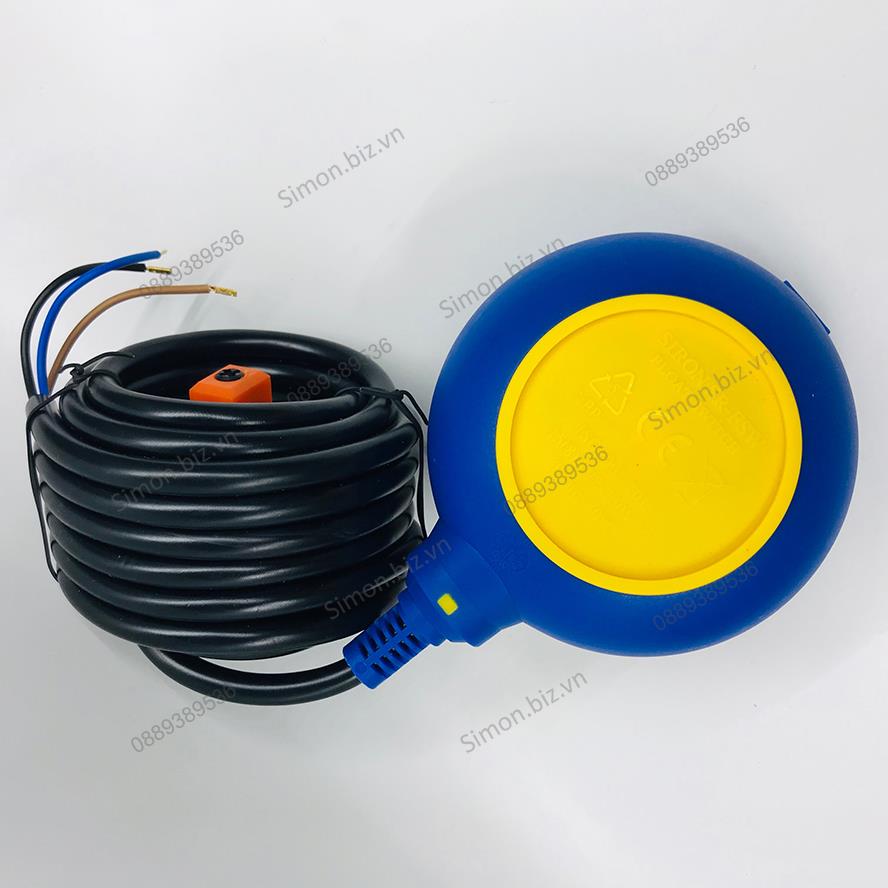

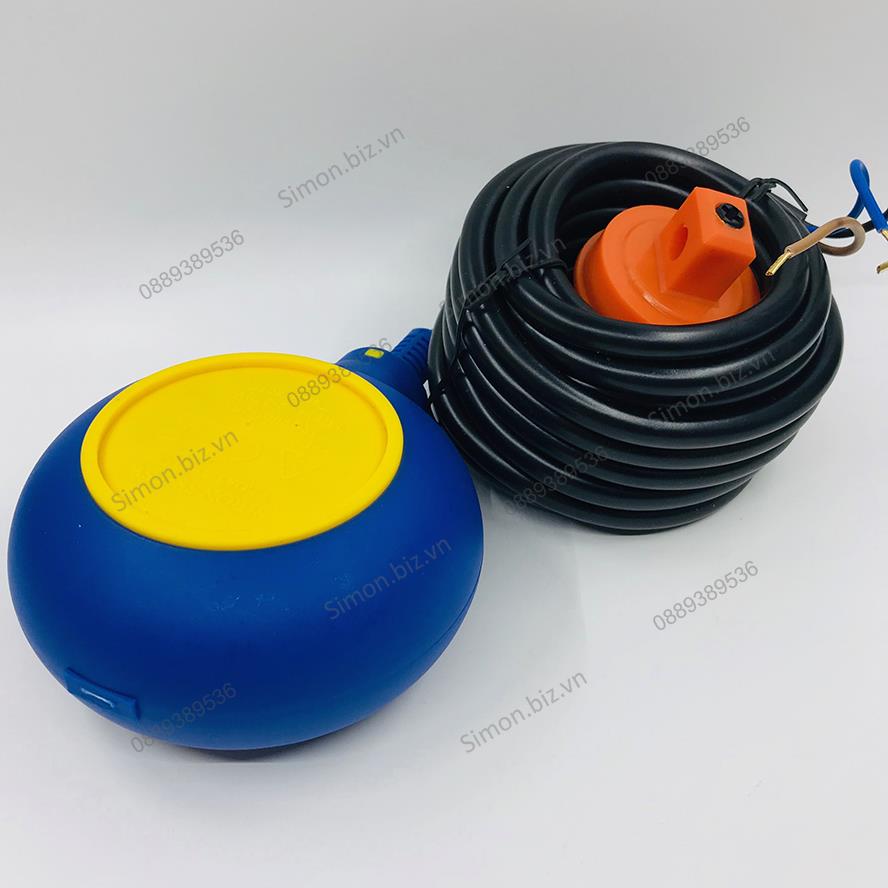

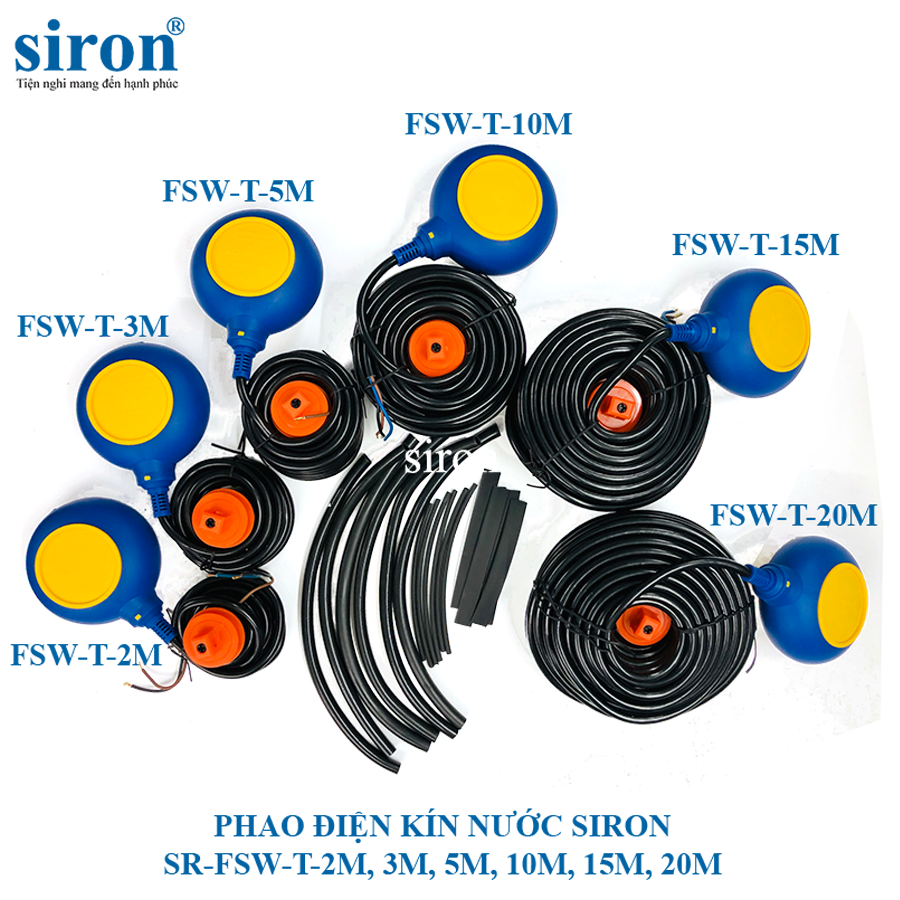

CÔNG TẮC PHAO ĐIỆN KÍN NƯỚC CHỐNG CẠN VÀ CHỐNG TRÀN BỂ NƯỚC SIRON SR-FSW-T-20M CÁP 20 MÉT
MÔ TẢ:

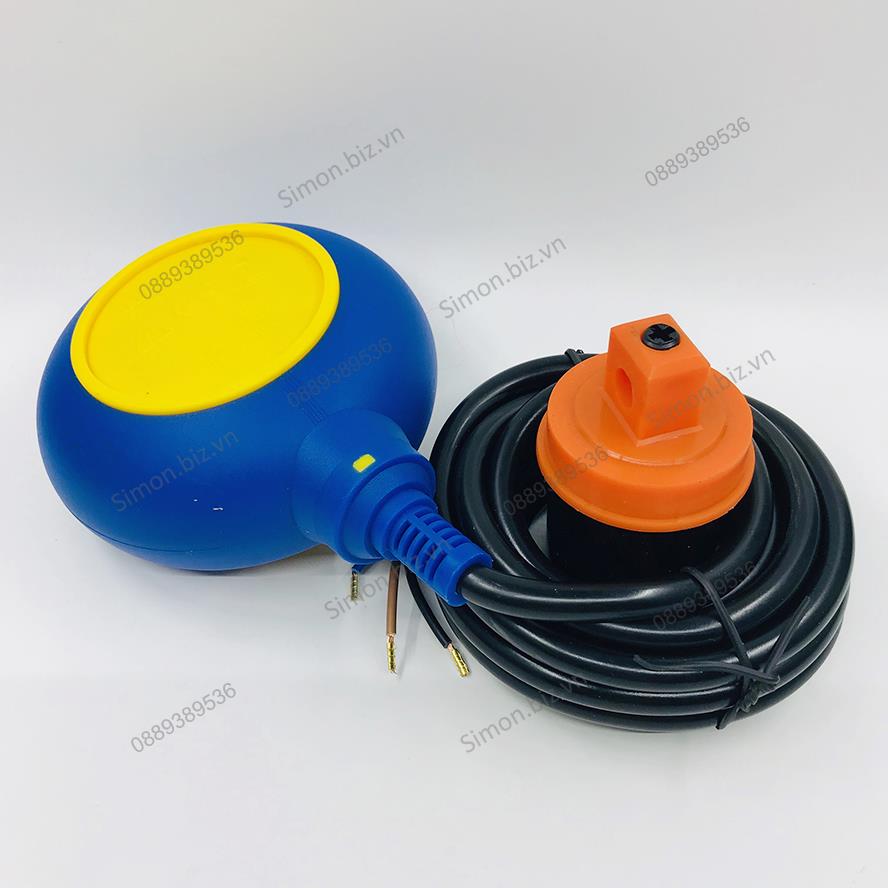

Đây là công tắc phao điện hình tròn, kín nước, có các chức năng chống cạn, chống tràn bể nước.
CÔNG DỤNG:
Dùng để ngắt mạch điện máy bơm khi nước đầy bể chứa hoặc nước cạn bể bể hút tự động.
ƯU ĐIỂM:
Tự động ngắt máy bơm nước khi bể đầy hoặc cạn, tự động bật máy bơm nước khi bể vơi nước hoặc đầy nước. Giữa 2 mức nước có thể điều chỉnh được với khoảng cách lớn.
Chống rò điện ra bể nước, chống nước ngấm vào các tiếp điểm phao điện.
ỨNG DỤNG:
Lắp cho điều khiển hút cạn bể nước:
Sử dụng cho bể chứa nước ngầm từ nhà máy chảy vào hoặc dùng để ngắt máy bơm tăng áp khi bể đã hết nước.
Sử dụng cho bể chứa nước thải, khi mưa hoặc nước thải đạt đến một ngưỡng nào đó, máy bơm sẽ tự động bật để hút cạn nước đi.
Sử dụng dây màu nâu và dây màu đen.
Khi đầu nước phao sẽ đóng điện cho phép bơm hoạt động.
Khi hết nước phao sẽ ngắt điện - bơm ngưng hoạt động.
Lắp cho điều khiển bơm cấp đầy bể nước:
Sử dụng cho bể chứa trên tầng thượng, khi người sử dụng gần cạn nước, máy bơm sẽ tự động bơm để cấp bù số nước bị thiếu hụt.
Sử dụng dây đen và xanh.
Khi hết nước phao sẽ đóng điện cho bơm hoạt động.
Khi đầy nước phao sẽ ngắt điện - bơm ngưng hoạt động.
THÔNG SỐ KỸ THUẬT:
Điện áp hoạt động: 12VDC ~ 250VAC/50~60Hz.
Dòng điện chịu tải max: 8A-220VAC.
Công suất chịu tải Motor: 2HP hoặc 1500W.
Nhiệt độ tối đa cho phép: 50°C.
Nhiệt độ bảo quản : -10 °C đến +60 °C.
Cấp độ bảo vệ: Kín nước và kín bụi: IP68.
Dây cáp: 20m.
HƯỚNG DẪN SỬ DỤNG:
 |
 |

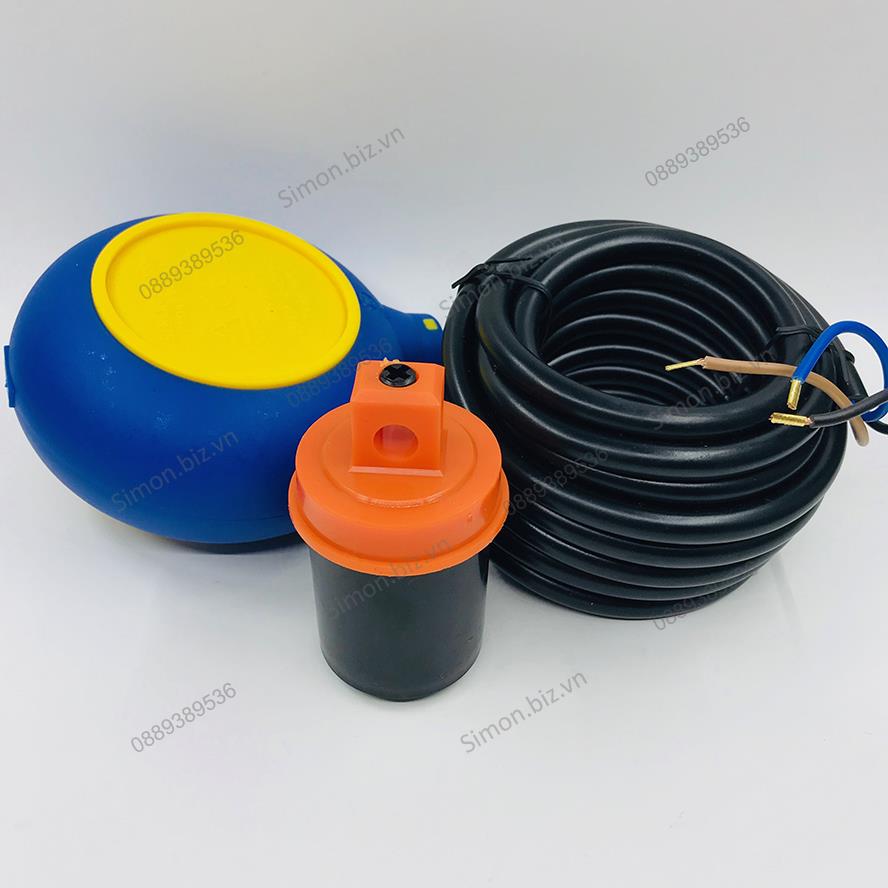

Cách lắp đặt quả cân:
Dùng tua vít tháo rời vòng cung phía trong quả cân.
Lắp quả cân vào dây phao: Quả cân cách phao 15 đến 20 cm.
Thả phao vào bể nước:
Chức năng chống cạn: Phao điện được thả xuống bể nước sao cho khi trạng cạn nước phao nước chớm vào mức nước đó.
Chức năng chống tràn: Đối với chống tràn thì quả cân bằng với mức nước cần ngắt khi bơm cấp đầy.
Cách đi dây từ máy bơm đến phao:
Hướng dẫn sơ đồ đấu:
Dây đen luôn được đấu về phía pha nguội.
Điều khiển máy bơm hút cạn:
Sơ đồ đấu phao có khởi động từ:
Sơ đồ đấu phao điện cho nguồn điện 12VDC hoặc 24VDC:
Điều khiển máy bơm cấp đầy:
Sơ đồ đấu phao có khởi động từ:
Sơ đồ đấu phao điện cho nguồn điện 12VDC hoặc 24VDC:
Hướng dẫn lắp đặt:
Dây đen luôn được đấu về phía pha nguội.
Điều khiển máy bơm hút cạn:
Điều khiển máy bơm cấp đầy:
Lưu ý:
Dây điện nối từ nguồn lên phao điện và từ phao điện xuống máy bơm phải sử dụng loại chịu được nắng mưa ngoài trời và sử dụng ống gen điện để tránh bị chuột hoặc nắng mưa làm hỏng lớp vỏ cách điện của dây dẫn.
Cuống phao cố định cũng cần có ống gen tại nút buộc vào thành bể.
